jueves, 26 de enero de 2017

Impresionante sistema de riego solar automático sin electricidad inventado por el físico brasileño Washington Luiz de Barros Melo



Un sistema automático de riego que no utiliza electricidad y se puede hacer con los materiales reciclados. Esta creación rústica y eficaz de un investigador de Embrapa puede ayudar a los pequeños productores y a los jardineros aficionados a mantener sus  cultivos regados de forma automática por el método de goteo.

Desarrollado por el físico Washington Luiz de Barros Melo, investigador de Embrapa Instrumentação (SP), el equipo se basa en un principio simple de la termodinámica: el aire se expande cuando se calienta. Melo aprovechó esta propiedad para utilizar el aire como una bomba que impulsa el agua para el riego.

Una botella de material rígido pintado de negro se coloca volcada sobre otra botella que contiene agua. Cuando el sol brilla en la botella oscura, el calor calienta el aire en su interior que, por expansión, empuja el agua del recipiente inferior y se desaloja por una manguera delgada que empieza a gotear en la planta.

"Funciona tan bien que si usted quiere  poner a la sombra la botella, el goteo para, y, al dejar que el sol  vuelva a iluminar de nuevo, el agua vuelve a gotear", dijo el investigador que presentó su invento en la 67ª Reunión de la Sociedad para el Avance de la Ciencia ( SBPC) celebrado entre el 12 y el 18 de julio en la Universidad Federal de São Carlos (UFSCar), Sao Paulo.

Parte de la invención consiste en dos tanques de agua: una botella rígida también colocada hacia arriba que desempeña la función de la caja del agua suministrada para mantener abastecida la botella de goteo y un recipiente más grande conectado al depósito de la caja de agua que almacena un volumen mayor de agua que será utilizado en todo el sistema (ver tabla).

"Los tubos que interconectan las botellas pueden ser de catéteres de suero nosocomiales, por ejemplo, pero  he utilizado hasta cables eléctricos,  retiré los hilos de cobre del interior y funcionaba bien," el investigador.

Explica que el mayor desafío para los que van a hacer que el equipo en casa es el sellado. Para el funcionamiento del sistema, es necesario que las tres primeras botellas están cerradas herméticamente. "Esto se puede lograr con los adhesivos de plástico, del tipo Araldite, pero requiere una aplicación minuciosa".

El sistema comprende también un dispensador que se puede construir con la botella de plástico del cual salen tubos que efectuarán el riego.

Económico y ecológico

Las ventajas del irrigador casera son varios, como enumera de Washington Luiz de Barros Melo. Este es un sistema automático sin fotocélulas y que no requiere electricidad, sólo depende de la luz solar, por lo que su funcionamiento es extremadamente económico. También promueve un ahorro de agua, ya que utiliza el método de riego por goteo, que evita el desperdicio de recursos.

"Además, se puede construir con los objetos que se tiran a la basura, tales como botellas y envases de plástico, metal o vidrio", dice el experto.

La versatilidad de los equipos es también grande. La intensidad de goteo puede ser regulada a través de la altura de goteo y el productor puede poner nutrientes u otros insumos en el depósito de agua para optimizar el riego.



(1) recipiente primario;

(2) acoplar el embudo para el recipiente (1);

(3) el acoplamiento de los contenedores (1) y (4);

(4) el recipiente secundario;

(5) conducto de aspiración;

(6)  válvula;

(7) conducto de alimentación;

(8) presurizador o bomba solar;

(9) tubo de escape de aire caliente;

(10 el acoplamiento de los contenedores (8) y (11);

(11) salida de contenedores;

(12) conducto gotero o doble sifón;

(13) válvula de salida del sifón (11);

(14) gotas;

(15) base del soporte.

A medida que el sol ilumina la bomba solar (8), la temperatura interna aumenta. El aire interior se expande y fuerza el paso a través del tubo (9); la presión de aire en el líquido del recipiente (11) se impulsa a través de los tubos (7) y (12).

El agua sale en el (12) por un tubo mediante goteo. La presión interna del recipiente (11) disminuye. Aquí, el agua en el recipiente (4) pasa al interior del recipiente (11) para suministrar agua perdida. Pero se genera un pequeño vacío en el contenedor (4). Este vacío hace que la succión del agua está en el depósito (1).

Cuando se está acabando la iluminación del sol, la bomba solar (8) tiende a enfriar, disminuyendo aún más la presión interior del recipiente (11), esto provoca un aumento en el vacío en el recipiente (4), lo que aumenta el agua del depósito de succión (1 ).

Este proceso continúa hasta que el recipiente (11) complete totalmente su volumen de agua.

Más información se puede encontrar en el siguiente enlace.


Joana Silva (MTB 19.554 / SP)
Embrapa Instrumentación
instrumentação.imprensa@embrapa.br
Teléfono: (16) 2107-2901

Para más información sobre el tema
Servicio de Atención al Ciudadano (SAC)

domingo, 22 de enero de 2017

Desayunar puede ser peligroso e incluso letal, advierte un nuevo estudio

En su último libro, el bioquímico Terence Kealy desmiente el mito de los beneficios de comer en la mañana y asegura que estudios que apoyan sus supuestos beneficios son financiados por la industria alimenticia.


Terence Kealy, un reconocido bioquímico británico, asegura que el desayuno puede llegar a ser tan letal para el organismo como fumar o beber, y desmiente la idea de que es la comida más importante del día, informa 'The Independent'.

En su libro 'Breakfast Is A Dangerous Meal' ('El desayuno es una comida peligrosa'), el investigador relata cómo después de sufrir de diabetes tipo 2 (patología en la no se produce suficiente insulina para mantener el nivel normal de glucosa en la sangre), notó que sus niveles de azúcar se elevaban alarmantemente al desayunar, pero si se abstenía de hacerlo se mantenían normales y solo aumentaban con el almuerzo o la cena. Posteriormente, y basado en otras investigaciones, dio inicio a su estudio.

El que fuera rector de la Universidad de Buckingham descubrió que desayunar también puede desencadenar un síndrome metabólico en individuos sanos, aumentando el riesgo de sufrir enfermedades cardiovasculares, problemas de colesterol, e incluso, diabetes. Así, recomienda seguir una dieta baja en azúcar y carbohidratos refinados, muchos de los cuales hacen parte de un desayuno habitual, y evitar las carnes rojas, los embutidos y la comida procesada.

Por otra parte, Kealy argumenta que el desayuno es un negocio y una gran cantidad de estudios que apoyan sus supuestos beneficios son financiados por la industria alimenticia con fines lucrativos. Asegura que estas empresas esperan ganar más de 40 millones de dólares para el 2019.

La mayoría de los alimentos que se consumen en las mañanas están llenos de "calorías vacías", que no satisfacen y ofrecen poco a la nutrición. Sin embargo, nadie se lo cuestiona porque "muchos de nosotros fuimos criados con anuncios de televisión que nos hicieron creer que esos alimentos son los más importantes para el desayuno", asevera el británico.

sábado, 21 de enero de 2017

Raspberry Pi como transmisor de radio

Hace unos días, decidí probar suerte e intentar crear una emisora de radio FM con mi Raspberry Pi. Raspberry Pi puede emitir en una frecuencia entre 1 y 250 MHz pero la banda de frecuencias más habitual de transmisión de radio en FM oscila entre 88 MHz y 108 MHz




Necesitaremos los elementos siguientes:

  • Un Raspberry Pi
  • Un cable macho-hembra de una breadboard (placa de pruebas) de unos 20 cm nos bastaría para que haga de antena.
  • El programa PiFM que se puede descargar en este enlace: [Download Now!]

Utilizaremos como antena un cable de aproximadamente 20 cm para tener algo de cobertura, el cual conectaremos al pin GPIO 4, que es el pin de reloj (CLK). Las señales de reloj se usan para proporcionar un pulso que puede sincronizar varias partes de un sistema que lleva a cabo acciones que tienen una relación temporal entre ellas. GPCLK0 (GPIO 4 y pin número 7), es un reloj de propósito general capaz de crear una señal de pulsos cuadrados hasta una frecuencia máxima de 75 MHz.



Optimización de la Antena

Para calcular la longitud óptima que debe tener la antena, se debe tener en cuenta:
  • La longitud de la antena depende directamente de la frecuencia a la que vayamos a emitir
  • La longitud de la antena es 1/4 de la longitud de onda de la frecuencia de emisión
  • Por último, longitud de onda = (Velocidad de la luz en metros por segundo/frecuencia en Hertzios) - 5%
Suponga que tenemos pensado emitir en 91.4 Mhz:

Longitud de la antena = ((300000000/91400000)-5%)/4 = (3,28-5%)/4 = 3,12/4 = 0,78 metros ó 78 cm

Con esto habremos optimizado la antena para emitir a distancia máxima en función de una determinada frecuencia, si necesitásemos más potencia tendríamos que utilizar un amplificador de señal conectado al puerto GPIO4 y una antena comercial, pero advertimos, emitir en FM sin licencia (y sin equipo calibrado y certificado) podría estar prohibido y se sanciona con multa. Infórmese de la legislación de su país en esta materia.



Crea un directorio, por ejemplo PiFM y mueva el archivo pifm.tar.gz allí y descomprímalo:

user@linuxmint ~ $ cd /home/pi/PiFM

El programa necesita permisos de administrador para emitir el archivo de sonido de extensión wav en la frecuencia que elijamos, en este caso, elegiremos la frecuencia 108.0 MHz.

user@linuxmint ~ $  sudo ./piFM sound.wav 108.0

Para emitir en stereo:

user@linuxmint ~ $  sudo ./pifm left_right.wav 103.3 22050 stereo

Ejemplo de comando para hacer sonar un archivo MP3:

user@linuxmint ~ $  ffmpeg -i input.mp3 -f s16le -ar 22.05k -ac 1 - | sudo ./pifm -

Si desea retransmitir radio mediante un micrófono USB (vea la página de configuración del manual arecord)

user@linuxmint ~ $ arecord -d0 -c2 -f S16_LE -r 22050 -twav -D copy | sudo ./pifm -

PiFM se distribuye con el código fuente listo para ser compilado, puede modificarlo a su gusto:

user@linuxmint ~ $ gcc -lm -std=c99 pifm.c

Nos generará un archivo que podremos emitir por radio a través de este comando:

user@linuxmint ~ $ sudo ./a.out sound.wav 100.3

Fuentes:

lunes, 16 de enero de 2017

Cómo conocer las IPs y las direcciones MAC de los equipos conectados a tu red en GNU/Linux

Este comando permite saber las IPs y las direcciones MAC de los equipos conectados a tu red. Es muy útil para conocer la IP exacta del Raspberry Pi:

user@linuxmint ~ $ sudo nmap -sP 192.168.1.1-254
[sudo] password for users:

Starting Nmap 6.47 ( http://nmap.org ) at 2017-01-16 16:47 CET
Nmap scan report for 192.168.1.1
Host is up (0.0031s latency).
MAC Address: D0:0E:D9:2A:DF:D4 (Unknown)
Nmap scan report for 192.168.1.33
Host is up (0.10s latency).
MAC Address: C4:8E:8F:63:33:2B (Unknown)
Nmap scan report for 192.168.1.34
Host is up (0.00089s latency).
MAC Address: FC:AA:14:21:2B:B5 (Giga-byte Technology Co.)
Nmap scan report for 192.168.1.39
Host is up (0.00071s latency).
MAC Address: B8:27:EB:16:66:59 (Raspberry Pi Foundation)
Nmap scan report for 192.168.1.36
Host is up.
Nmap scan report for 192.168.1.37
Host is up.
Nmap done: 254 IP addresses (6 hosts up) scanned in 4.70 seconds
user@linuxmint ~ $

domingo, 15 de enero de 2017

Profecía de la cristiana evangélica Hermana Puerta del cielo: los astros, el sol y la luna anuncian ya la gran tribulación

PUBLICACIÓN 7 DE ENERO DEL 2017

4 de enero del 2017

-YA TODAS LAS NOTICIAS TENDRÁN MATICES APOCALÍPTICOS.

-Observadores de los astros dan una noticia relevante, muy relevante. Entendidos interpretan y dan apoyo a estas noticias. Será muy apocalíptica.

-Las crisis financieras empezando el año.

-Todo parece dirigirse ya a la gran tribulación, los astros lo anuncian, el sol, la luna lo anuncia. A pesar de la desinformación tratando de impedir el pánico, ya está desinformación no cambiará lo que la mayoría entiende cree y teme. Los comentarios sobre la desinformación dirán, - ya no les creemos- nos están desinformando- lo quieren ocultar, - etc. Estos comentarios serán muy frecuentes, incluso de personalidades y celebridades de diferentes medios.

-La iglesia parte gloriosa, pues mientras unos levantan ofrendas para su propia perdición, la iglesia verdadera levanta muertos. Aleluya dirá el remanente al ver la gloria y el poder de Dios sabrán que son la últimas manifestaciones no solo del poder de Dios, sino de su amor y misericordia, mostrándose así al incrédulo y vacilante.

-Muchos cristianos vacilantes e incrédulos toman ya su posición definitiva, unos para su necedad y otros para su redención. PERO LA IGLESIA PARTE LLENA DE ALABANZA Y GRATITUD A SU DIOS.

-El Dios de Israel se manifiesta a su pueblo, como su apoyo, como su roca eterna, como su ayudador. Israel sigue volviendo sus ojos al Dios de sus padres.

-Gran revuelta en una capital importante muy importante es esta revuelta marcará “destino” (es decir un cambio notable)

-Cambio en la política de un país sorprende y causa estupor en los enemigos del cambio de estructura que estaba.

Surge un nuevo movimiento que empieza a aumentar de seguidores, las filas de este movimiento engrosan como causa de la desesperación de un pueblo oprimido. La razón del cambio es un levantamiento de opiniones comentarios etc. Que como consecuencia llevo a esto.

-Un nuevo líder en el mundo causa controversias, estragos en algunos para regocijo de otros, pero el pueblo es distinto. Este se alegra, causando confusión en expertos de la conducta humana, de la política y de la sociología y economía.

-Surgirá un nombre nuevo a un movimiento
-Un líder surgirá de caos político, acompañado de otros líderes
-La situación política no será clara en México, mucha confusión, parecerá no haber salida,
-Se hablara con mucho temor del futuro político del país, periodistas notables tomaran lugar en esto, celebridades también.

La iglesia sigue su desarrollo, los apostatas por un lado los fieles por otro, muy marcada ha sido esta separación, ahora surge un abismo ya insalvable, la rutina para los apostatas, sus falsas promesas, sus fantasías, sus abominaciones ante el Rey de reyes continuara sin cambios más que para mal, LOS FIELES más arraigados que nunca en la palabra, más LITERALES en ella, más firmes y decididos a guardar la sana doctrina, la senda limpia de antiguos predicadores de santidad, todo se hace más evidente entre estas dos corrientes, más fuerte y más firme que nunca antes, estos dos pueblos, parecen convertirse en enemigos uno del otro, el desarrollo profético continuara creciendo en los apercibidos cada vez más entendidos y más sabios con sus atalayas, profetas, visionarios que cada vez son más valientes y audaces, y parecen gozar del apoyo divino fuertemente, no le pueden hacer frente los ineptos, inconstantes y tibios, se hacen invencibles porque el Todopoderosa es quien está con ellos, sus palabras serán afiladas espadas
PUBLICACIÓN 7 DE ENERO DEL 2017

4 de enero del 2017

-YA TODAS LAS NOTICIAS TENDRÁN MATICES APOCALÍPTICOS.

-Observadores de los astros dan una noticia relevante, muy relevante. Entendidos interpretan y dan apoyo a estas noticias. Será muy apocalíptica.

-Las crisis financieras empezando el año.

-Todo parece dirigirse ya a la gran tribulación, los astros lo anuncian, el sol, la luna lo anuncia. A pesar de la desinformación tratando de impedir el pánico, ya está desinformación no cambiará lo que la mayoría entiende cree y teme. Los comentarios sobre la desinformación dirán, - ya no les creemos- nos están desinformando- lo quieren ocultar, - etc. Estos comentarios serán muy frecuentes, incluso de personalidades y celebridades de diferentes medios.

-La iglesia parte gloriosa, pues mientras unos levantan ofrendas para su propia perdición, la iglesia verdadera levanta muertos. Aleluya dirá el remanente al ver la gloria y el poder de Dios sabrán que son la últimas manifestaciones no solo del poder de Dios, sino de su amor y misericordia, mostrándose así al incrédulo y vacilante.

-Muchos cristianos vacilantes e incrédulos toman ya su posición definitiva, unos para su necedad y otros para su redención. PERO LA IGLESIA PARTE LLENA DE ALABANZA Y GRATITUD A SU DIOS.

-El Dios de Israel se manifiesta a su pueblo, como su apoyo, como su roca eterna, como su ayudador. Israel sigue volviendo sus ojos al Dios de sus padres.

-Gran revuelta en una capital importante muy importante es esta revuelta marcará “destino” (es decir un cambio notable)

-Cambio en la política de un país sorprende y causa estupor en los enemigos del cambio de estructura que estaba.

Surge un nuevo movimiento que empieza a aumentar de seguidores, las filas de este movimiento engrosan como causa de la desesperación de un pueblo oprimido. La razón del cambio es un levantamiento de opiniones comentarios etc. Que como consecuencia llevo a esto.

-Un nuevo líder en el mundo causa controversias, estragos en algunos para regocijo de otros, pero el pueblo es distinto. Este se alegra, causando confusión en expertos de la conducta humana, de la política y de la sociología y economía.

-Surgirá un nombre nuevo a un movimiento
-Un líder surgirá de caos político, acompañado de otros líderes
-La situación política no será clara en México, mucha confusión, parecerá no haber salida,
-Se hablara con mucho temor del futuro político del país, periodistas notables tomaran lugar en esto, celebridades también.

La iglesia sigue su desarrollo, los apostatas por un lado los fieles por otro, muy marcada ha sido esta separación, ahora surge un abismo ya insalvable, la rutina para los apostatas, sus falsas promesas, sus fantasías, sus abominaciones ante el Rey de reyes continuara sin cambios más que para mal, LOS FIELES más arraigados que nunca en la palabra, más LITERALES en ella, más firmes y decididos a guardar la sana doctrina, la senda limpia de antiguos predicadores de santidad, todo se hace más evidente entre estas dos corrientes, más fuerte y más firme que nunca antes, estos dos pueblos, parecen convertirse en enemigos uno del otro, el desarrollo profético continuara creciendo en los apercibidos cada vez más entendidos y más sabios con sus atalayas, profetas, visionarios que cada vez son más valientes y audaces, y parecen gozar del apoyo divino fuertemente, no le pueden hacer frente los ineptos, inconstantes y tibios, se hacen invencibles porque el Todopoderosa es quien está con ellos, sus palabras serán afiladas espadas en sus bocas, esto dejara aniquilados a sus enemigos y el pueblo será fuertemente fortalecidos por estos siervos levantados del Altísimo, son los últimos antes del arrebatamiento. Amen

EL MESÍAS VUELVE, EL RAPTO ES YA, ARREPENTÍOS.


Palabras proféticas a los que esperan

Por Puerta del cielo

“AMADOS HIJITOS: YA VIENE LA HORA PARA ESTE MUNDO, DEL CUAL USTEDES YA ESTÁN SIENDO SEPARADOS, POR ESO EL MUNDO LES ABORRECE PORQUE YA NO SON PARTE DE EL, POR ESO USTEDES NO SE ADAPTAN PORQUE NO SON PARTE DE EL. POR ESO USTEDES SE GOZAN EN MI, PORQUE SON MIOS, MIS HIJOS, DE LA NATURALEZA DEL MI HIJO SU SALVADOR. PRONTO ESTARÁN DONDE HAN ANHELADO, RESISTAN HASTA EL FIN, QUE YA ES, RESISTAN CON MI PALABRA EN USTEDES LEAN LA, ELLAS LES DARÁ ALIENTO EN CADA DIFICULTAD, FORTALEZA RECIBIRÁN CON MIS PALABRAS, CONSUELO, Y ESPERANZA. NO SE CANSEN DE SEGUIR EL BIEN, NO SE CANSEN DE ESPERAR, SOLO UN POQUITO MAS, SOLO UNOS SEGUNDOS MAS, MIS BRAZOS ABIERTOS YA LES ESPERAN. OREN MUCHO POR LOS QUE SE QUEDAN, OREN POR USTEDES MISMOS QUE AGUARDAN, OREN POR SER LIBRADOS DEL MAL Y REFUGIENSE EN MI, OREN UNOS POR OTROS, EL MAL QUIERE TOCARLOS PERO NO LO PERMITIRÉ, USTEDES SON MIOS, OREN POR SUS HERMANOS EN DIFICULTADES, QUE ESTOY CONTESTANDO ESAS ORACIONES POR ELLOS. CUIDEN DE SI MISMOS Y DE LA DOCTRINA, AGUARDENME NO DESMAYEN, FORTALEZCANSE EN MI, QUE MI ESPÍRITU ESTA CON USTEDES. NO DESMAYEN, RECIBIRÁN NUEVAS FUERZAS CUANDO LO SOLICITEN.,
en sus bocas, esto dejara aniquilados a sus enemigos y el pueblo será fuertemente fortalecidos por estos siervos levantados del Altísimo, son los últimos antes del arrebatamiento. Amen

EL MESÍAS VUELVE, EL RAPTO ES YA, ARREPENTÍOS.


Palabras proféticas a los que esperan

Por Puerta del cielo

“AMADOS HIJITOS: YA VIENE LA HORA PARA ESTE MUNDO, DEL CUAL USTEDES YA ESTÁN SIENDO SEPARADOS, POR ESO EL MUNDO LES ABORRECE PORQUE YA NO SON PARTE DE EL, POR ESO USTEDES NO SE ADAPTAN PORQUE NO SON PARTE DE EL. POR ESO USTEDES SE GOZAN EN MI, PORQUE SON MIOS, MIS HIJOS, DE LA NATURALEZA DEL MI HIJO SU SALVADOR. PRONTO ESTARÁN DONDE HAN ANHELADO, RESISTAN HASTA EL FIN, QUE YA ES, RESISTAN CON MI PALABRA EN USTEDES LEAN LA, ELLAS LES DARÁ ALIENTO EN CADA DIFICULTAD, FORTALEZA RECIBIRÁN CON MIS PALABRAS, CONSUELO, Y ESPERANZA. NO SE CANSEN DE SEGUIR EL BIEN, NO SE CANSEN DE ESPERAR, SOLO UN POQUITO MAS, SOLO UNOS SEGUNDOS MAS, MIS BRAZOS ABIERTOS YA LES ESPERAN. OREN MUCHO POR LOS QUE SE QUEDAN, OREN POR USTEDES MISMOS QUE AGUARDAN, OREN POR SER LIBRADOS DEL MAL Y REFUGIENSE EN MI, OREN UNOS POR OTROS, EL MAL QUIERE TOCARLOS PERO NO LO PERMITIRÉ, USTEDES SON MIOS, OREN POR SUS HERMANOS EN DIFICULTADES, QUE ESTOY CONTESTANDO ESAS ORACIONES POR ELLOS. CUIDEN DE SI MISMOS Y DE LA DOCTRINA, AGUARDENME NO DESMAYEN, FORTALEZCANSE EN MI, QUE MI ESPÍRITU ESTA CON USTEDES. NO DESMAYEN, RECIBIRÁN NUEVAS FUERZAS CUANDO LO SOLICITEN.,

martes, 3 de enero de 2017

Mensaje "Hello world" en un visualizador LCD con Arduino y feliz año nuevo

Aprovecho para felicitar el año nuevo. Hace unos días, hice una práctica de electrónica con un kit arduino comprado a la web http://www.elegoo.com/ a través del portal Amazon. Este kit viene con una placa compatible con Arduino, una serie de piezas relacionadas con la electrónica, cables, etc y un CD de instalación y un manual de instrucciones en PDF. He felicitado el año nuevo con un visualizador LCD y he sustituido el famoso mensaje "Hello World" por un "Feliz 2017". El español es un idioma problemático algunos caracteres no son reconocidos como la exclamación inicial o la famosa letra "ñ". Les dejo las instrucciones del fabricante del kit para que ustedes hagan la prueba:

En esta lección, usted aprenderá cómo conectar y utilizar un visualizador LCD alfanumérico. La pantalla tiene una luz de fondo LED y puede mostrar dos filas con un máximo de 16 caracteres en cada fila. Se puede ver los recuadros para cada símbolo alfanumérico en el visualizador y los píxeles que componen cada carácter. El visualizador es sólo blanco sobre azul y está destinado a mostrar el texto.

En esta lección, vamos a ejecutar el programa de ejemplo para la biblioteca de Arduino LCD, pero en la siguiente Lección, obtendremos nuestro visualizador para mostrar el nivel de temperatura y la luz, el uso de sensores.

Componentes Requeridos

(1) Elegoo UNO R3 (una placa compatible con Arduino)
(1) LCD1602 visualizador
(1) Potenciómetro
(1) Placa Universal
(16) F-M alambres

Introducción de Componente

LCD1602:
VSS: Un perno que conecta a tierra
VDD: Un perno que se conecta a una fuente de alimentación de + 5V
VO: Un perno que ajustar el contraste de LCD 1602
RS: Un perno de selección de registro que controla el lugar de la memoria de LCD en el que se está
escribiendo datos. Puede seleccionar el registro de datos, que contiene lo que sucede en la pantalla, o un registro de instrucción, que es donde el controlador de la pantalla LCD se ve para obtener instrucciones sobre qué hacer a continuación.
R/W: Un perno de lectura / escritura que selecciona el modo de lectura o de escritura
E: Un perno que permite que, cuando se suministra con energía de bajo nivel, hace que el módulo de LDC para ejecutar las instrucciones pertinentes.
D0-D7:Pernos que leen y escriben datos
A y K: Pernos que controlan la luz de fondo LED

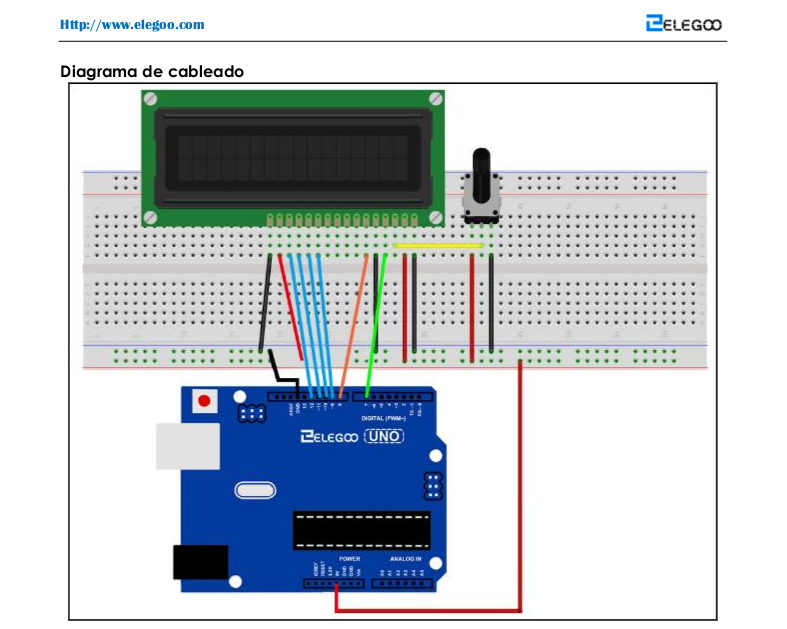

El visualizador LCD necesita seis pernos de Arduino, todo listo para ser salidas digitales. También necesita conexiones 5V y GND. Hay un número de conexiones a realizar. La alineación del visualizador con la parte superior de la placa universal ayuda a identificar sus patas sin demasiada complicación, sobre todo si la placa universal tiene sus filas numeradas con la fila 1 como la fila superior de la placa. No se olvide, el largo cable amarillo que une el control deslizante de la olla al perno 3 del visualizador. La "olla 'se utiliza para controlar el contraste del visualizador. Usted puede encontrar que su visualizador se suministra sin pernos del cabezal que se le atribuye. Si es así , siga las instrucciones de la sección siguiente


Código

/*
  LiquidCrystal Library - Hello World

 Demonstrates the use a 16x2 LCD display.  The LiquidCrystal
 library works with all LCD displays that are compatible with the
 Hitachi HD44780 driver. There are many of them out there, and you
 can usually tell them by the 16-pin interface.

 This sketch prints "Hello World!" to the LCD
 and shows the time.

  The circuit:
 * LCD RS pin to digital pin 7
 * LCD Enable pin to digital pin 8
 * LCD D4 pin to digital pin 9
 * LCD D5 pin to digital pin 10
 * LCD D6 pin to digital pin 11
 * LCD D7 pin to digital pin 12
 * LCD R/W pin to ground
 * LCD VSS pin to ground
 * LCD VCC pin to 5V
 * 10K resistor:
 * ends to +5V and ground
 * wiper to LCD VO pin (pin 3)

 Library originally added 18 Apr 2008
 by David A. Mellis
 library modified 5 Jul 2009
 by Limor Fried (http://www.ladyada.net)
 example added 9 Jul 2009
 by Tom Igoe
 modified 22 Nov 2010
 by Tom Igoe

 This example code is in the public domain.

 http://www.arduino.cc/en/Tutorial/LiquidCrystal
 */

// include the library code:
#include <LiquidCrystal.h>

// initialize the library with the numbers of the interface pins
LiquidCrystal lcd(7, 8, 9, 10, 11, 12);

void setup() {
  // set up the LCD's number of columns and rows:
  lcd.begin(16, 2);
  // Print a message to the LCD.
  lcd.print("hello, world!");
}

void loop() {
  // set the cursor to column 0, line 1
  // (note: line 1 is the second row, since counting begins with 0):
  lcd.setCursor(0, 1);
  // print the number of seconds since reset:
  lcd.print(millis() / 1000);
}

Lo único que tiene que hacer es copiar este código que está en cursiva, guardarlo, escribir un nombre para el archivo de extensión .ino, verificar y subir a la placa de Arduino. Es imprescindible tener instalada la librería LiquidCrystal. Acuda a "Programa" - > "Incluir librería" -> "Gestor de librerías" - > "Filtre su búsqueda" y escriba el nombre de la librería y haga una búsqueda, proceda a su instalación. En mi caso, tuve que instalarla de este modo.
